BANGKAPOS.COM -- Simaklah kunci jawaban mata pelajaran Fisika kelas 11 SMA Kurikulum Merdeka halaman 14 dan 17.

Sebelum melihat kunci jawaban, siswa harus mengerjakan tugas secara mandiri terlebih dahulu.

Baca juga: Soal dan Kunci Jawaban Fisika Kelas 11 SMA Halaman 4 - 14 Kurikulum Merdeka, Bab Vektor

Pada buku Fisika kelas 11 SMA Kurikulum Merdeka terdapat tugas yang termuat di halaman 14 dan 17 dengan materi tentang vektor.

Bab pertama dalam buku pelajaran Fisika untuk SMA/MA kelas 11 oleh Marianna Magdalena Radjawane, Alvius Tinambunan, dkk. terbitan Kementerian Pendidikan tahun 2022 mencakup materi konsep, representasi, dan operasi vektor.

Dalam Aktivitas 1.4 siswa diberi latihan pemahaman soal yang membahas vektor perpindahan dan penjumlahan vektor secara grafis menggunakan arah mata angin dan sudut.

Soal dalam halaman 14 ini memberikan soal terkait berbagai materi sebagai berikut.

Besaran Vektor

Baca juga: Kunci Jawaban Soal Fisika Kelas 11 SMA/SMK Kurikulum Merdeka, Untuk Referensi Ulangan

• Pengertian vektor perpindahan
• Perbedaan besaran vektor dan skalar

Vektor Perpindahan

• Perpindahan sebagai vektor (arah dan besar)
• Contoh arah: timur, barat, utara, selatan

Penjumlahan Vektor

• Penjumlahan dua vektor perpindahan
• Penjumlahan vektor searah dan berlawanan arah
• Penjumlahan vektor tidak searah

Metode Penjumlahan Vektor

• Metode ujung–pangkal (head to tail)
• Menggambar resultan vektor

Resultan vektor

• Menentukan besar dan arah resultan perpindahan
• Menentukan posisi akhir dari beberapa perpindahan

Arah Mata Angin dan Sudut

• Arah mata angin (timur, barat, utara, selatan)
• Vektor dengan sudut (misalnya 45° dari timur ke utara)

Representasi Vektor secara Grafis

• Menggambar vektor dengan anak panah
• Membaca dan melengkapi tabel penjumlahan vektor

Kunci Jawaban

Aktivitas 1.4

a. Menggambar penjumlahan vektor

Jika berjalan sejauh 6 m kemudian 8 m berapa jauh posisi akhir dari posisi awal?

Jawabannya lebih dari satu. Gambarkan kedua vektor perpindahan dan vektor perpindahan akhir. Lengkapi 1.1 berikut ini.

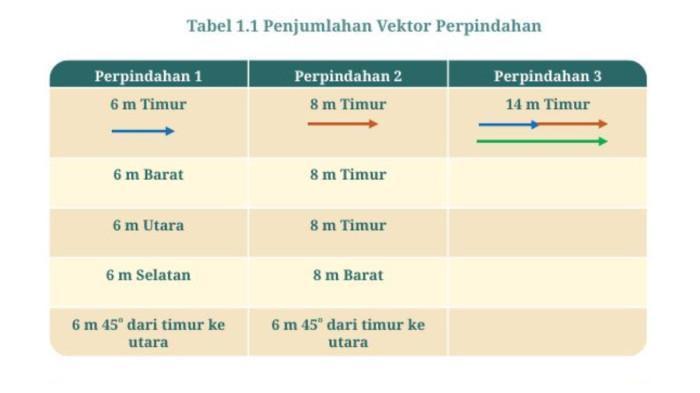

Tabel 1.1 Penjumlahan Vektor Perpindahan

Penjumlahan dua vektor dalam Aktivitas 1.4 dilakukan dengan menghubungkan ujung vektor pertama dengan pangkal vektor kedua.

Resultan vektor diperoleh dengan menarik anak panah dari pangkal vektor pertama ke ujung vektor kedua.

Pembahasan

Tabel 1.1 Penjumlahan Vektor Perpindahan

Perpindahan 1
6 m Barat
6 m Utara
6 m Selatan
6 m 45 dari Timur ke Utara

Perpindahan 2
8 m Timur
8 m Timur
8 m Barat
6 m 45 dari Timur ke Utara

Perpindahan Akhir
2 m Timur
10 m sudut 37
10 m sudut 217
14 m dari Timur ke Utara

Aktivitas 1.5

Besaran vektor

• Vektor perpindahan
• Arah dan besar vektor

Penjumlahan vektor perpindahan

• Menjumlahkan beberapa perpindahan berurutan
• Metode ujung–pangkal (head to tail)

Komponen vektor

• Komponen horizontal (sumbu x)
• Komponen vertikal (sumbu y)

Resultan vektor

• Menentukan perpindahan total
• Menghitung besar resultan vektor

Arah vektor

• Menentukan arah perpindahan (misalnya sudut terhadap arah timur)

Representasi vektor secara grafis

• Menggambar vektor pada kertas berpetak

Penerapan teorema Pythagoras

• Menghitung besar perpindahan total dari komponen-komponen vektor

Kunci Jawaban Aktivitas 1.5

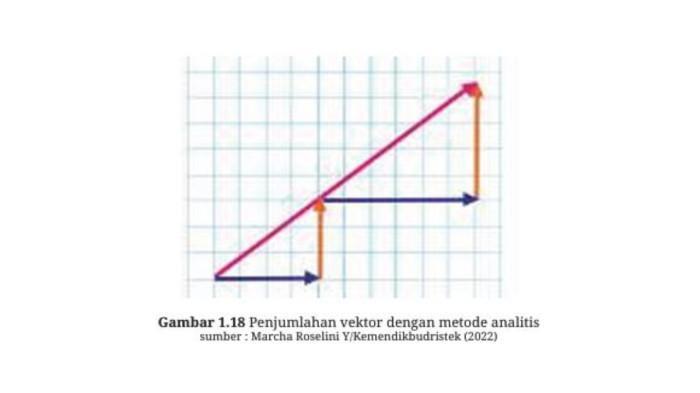

Bapak berjalan 80 m ke timur kemudian 60 m ke utara (perpindahan pertama) lalu berjalan 120 m ke timur dan 90 m ke utara (perpindahan kedua).

Gambarkan kedua perpindahan pada kertas berpetak. Tentukan:

a. komponen horizontal dan komponen vertikal dari perpindahan total.

b. besar dan arah perpindahan total.

Pembahasan

Diketahui:

• Perpindahan pertama: 80 m ke timur + 60 m ke utara
• Perpindahan kedua: 120 m ke timur + 90 m ke utara
• Satu petak mewakili 20 m.

a. Komponen horizontal dan vertikal perpindahan total

Komponen horizontal (timur–barat): 80 + 120 = 200 m ke timur

Komponen vertikal (utara–selatan): 60 + 90 = 150 m ke utara

b. Perpindahan total adalah 250 m sedangkan sudutnya adalah 37° dari timur ke utara.

Besar perpindahan total:

R = √ 2002 + 1502

R = √ 40000 + 22500

R = √ 62500 = 250 m

Arah perpindahan:

tan ∅ = 150/200 = 0,75

∅ = 37°
